?LHLQ-L20H型氣動控制閥

用途與特征:
　　HLQ-L20H型氣動控制閥時我公司為重載自卸車液壓舉升系統研制開發的換代產品，用于液壓舉升系統中控制舉升缸舉升、中停與下降。該閥的操作由壓縮空氣進行控制，可以實現遠距離（駕駛室）操作。
　　氣動控制閥內安裝有一個單向閥，防止舉升過程中由于各種因素造成車廂的突然下降；氣動控制閥內還裝有一個安全閥，可以使液壓舉升系統工作壓力限定在額定壓力范圍內，起安全保護作用。該閥可以安裝在車架上，也可以直接安裝在油箱閥座上。

工作原理及圖形符號：
　　操縱氣閥使壓縮空氣進入HLQ-L20H型氣動控制閥氣缸體K1口時，壓縮空氣通過氣缸活塞推動閥芯移動，進油口P與工作油口A接通，壓力油從P口經過A口進入舉升缸，使車廂開始舉升；操縱氣閥切斷壓縮空氣進入HLQ-L20H型氣動控制閥氣缸體時，該閥閥芯在彈簧力作用下回到中位，壓力油從P口經過T口回油箱，停止向舉升缸供油，車廂中停；操縱氣閥使壓縮空氣進入HLQ-L20型氣動控制閥氣缸體K2口時，壓縮空氣通過氣缸活塞拉動閥芯移動，壓力油從P口經過T口回油箱的同時，舉升缸的液壓油也從A口經過T口回油箱，車廂在自重的作用下開始下降。

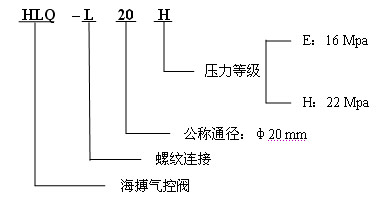

型號說明：

技術參數：
工作壓力：22 Mpa
公稱流量：100 L / min
安全閥調壓范圍：0 ～ 25 Mpa
控制氣壓：0.5 ～ 0.8 Mpa
溫度范圍：-20℃ ～ +80℃
油液粘度范圍：10 ～ 400 mm2 / s
過濾精度：≤10 μm

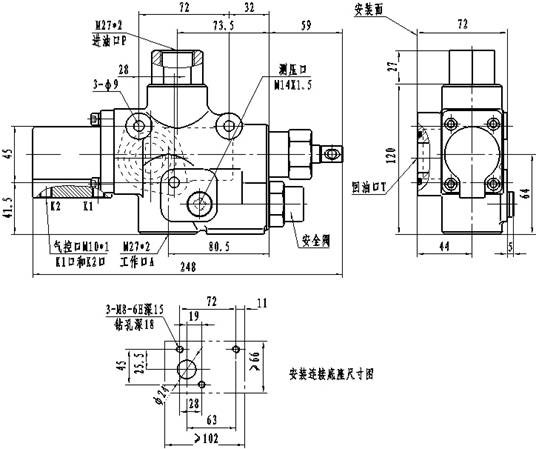

外形安裝聯接尺寸圖：
