 選型方法:
1.用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中最后4位數字）。然后按活塞桿端的連接方式查閱圖一至圖四，確定需要的結構形式。按結構形式、缸徑、速比、行程查閱表5至表8，確定外形安裝連接尺寸。

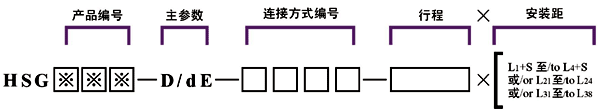

2.訂貨時寫出完整的型號及行程、安裝距：
注：用戶所需安裝距若與表5至表8中的L1+S至L4+S或L21至L24相同時，訂貨時可不寫出安裝距；不相同時則必須寫出安裝距。但所需安裝距只能大于或等于L1+S至L4+S或L21至L24。用戶所選L31至L38之尺寸，應在表5至表8中規定的范圍內。
舉例：某用戶需要的液壓缸：活塞用Y形圈密封，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環裝關節軸承，缸頭端帶緩沖，缸徑為φ150，桿徑為φ85，行程為1000，安裝距L33為800，其訂貨用的型號及行程、安裝距為：
3.選型核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式編號與下表進行核對，以免選型差錯。
基形液壓缸:

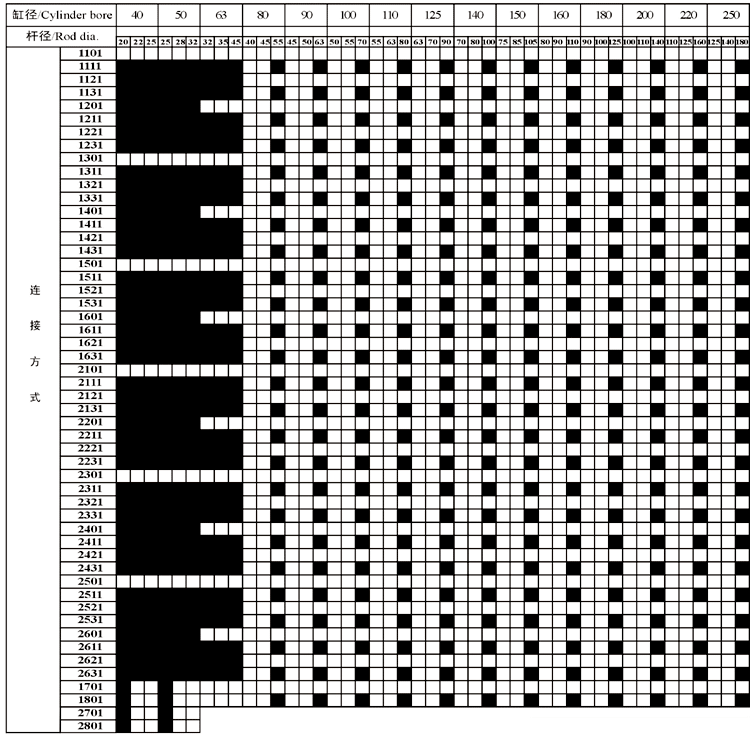

3748種連接方式及規格表
注：
1、表中帶■者因受結構限制不能訂貨；
2、其中缸徑80/桿徑55的缸蓋連接方式無卡鍵式；
3、不屬本表編號者及銷軸d1為單面支承者（參見右圖）
均為特殊液壓缸，訂貨時可與本廠技術部門聯系。
|
