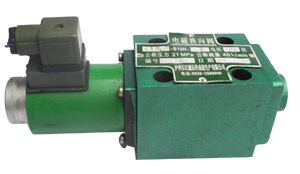

22E1A－L10H－TZH型電磁換向閥
用途與特征:
22E1A-L10H-TZH型電磁換向閥是通過電氣信號來改變液流方向的控制閥。它可用來實現液壓系統的換向、順序動作和卸荷等。該產品在重載自卸車液壓舉升系統中作限位控制閥用。
工作原理:
22E1A-L10H-T2H電磁換向閥的原始位置P口與T口為常閉使用。當電磁鐵N通過電器行程開關得電，閥內P口與T口接通系統卸荷，切斷向舉升缸供油，車廂停止舉升，實現限位功能起舉升限位作用。
當車廂舉升到最大轉角位置時，限位機構觸點將電器行程開關的觸點壓下，電磁鐵N得電，換向閥P口與T口接通，使舉升缸供油口與T口瞬間連通，舉升缸即下降一段距離(車廂舉升轉角變小)，隨車廂舉升轉角變小限位機構觸點離開電器行程開關的觸點使電磁鐵N失電，電磁換向閥恢復原始狀態同時系統壓力油再次進入舉升缸使其上升(車廂再次舉升到最大轉角位置)。電磁鐵N在電器行程開關得電—失電—得電范圍內(即P口的開啟—閉合—開啟)實現車廂下降—舉升—下降往復變化過程，使車廂產生輕微抖動有利于將車廂內的殘留物體卸掉。該閥的工作原理示意圖如下。
技術參數：
1.工作壓力： 21 MPa
2.工作流量： 40 L／min
3.控制電壓： 24 V
4.溫度范圍：-20～+80(C°)
5.粘度范圍：10～400 (mm2/S)
6.過慮精度：≤10 (μm)
注：油液最高污染等級按GB／T14039之19／16執行。
產品型號：
| 22E1A-L10H-TZH(二位二通) |
 |
|

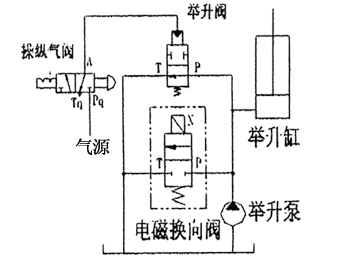

22E1A型電磁換向閥連接示意圖
|
|
|
|
該型號產品的外型及安裝圖：
|
|
|

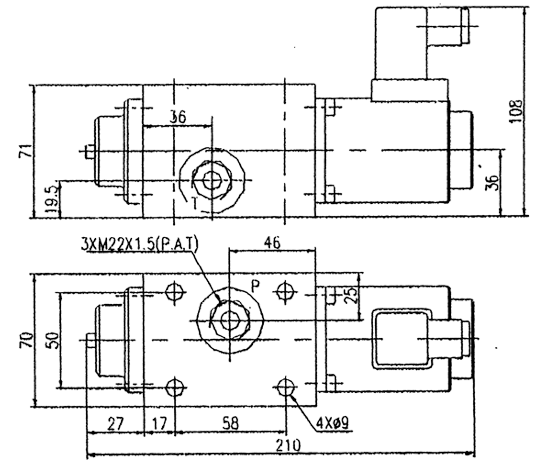

22E1A-L10H-TZH型電磁換向閥外型及安裝圖
|
